- 3D Force Graph를 이용한 시각화 예제
- 3D Force Graph는 3D 공간에 노드와 링크를 표현하는 시각화 라이브러리이고, 원본 깃헙에 예제가 다양하게 존재함
- CSV 파일을 읽어와서 3D Force Graph에 사용하는 JSON으로 변환하는 코드 포함

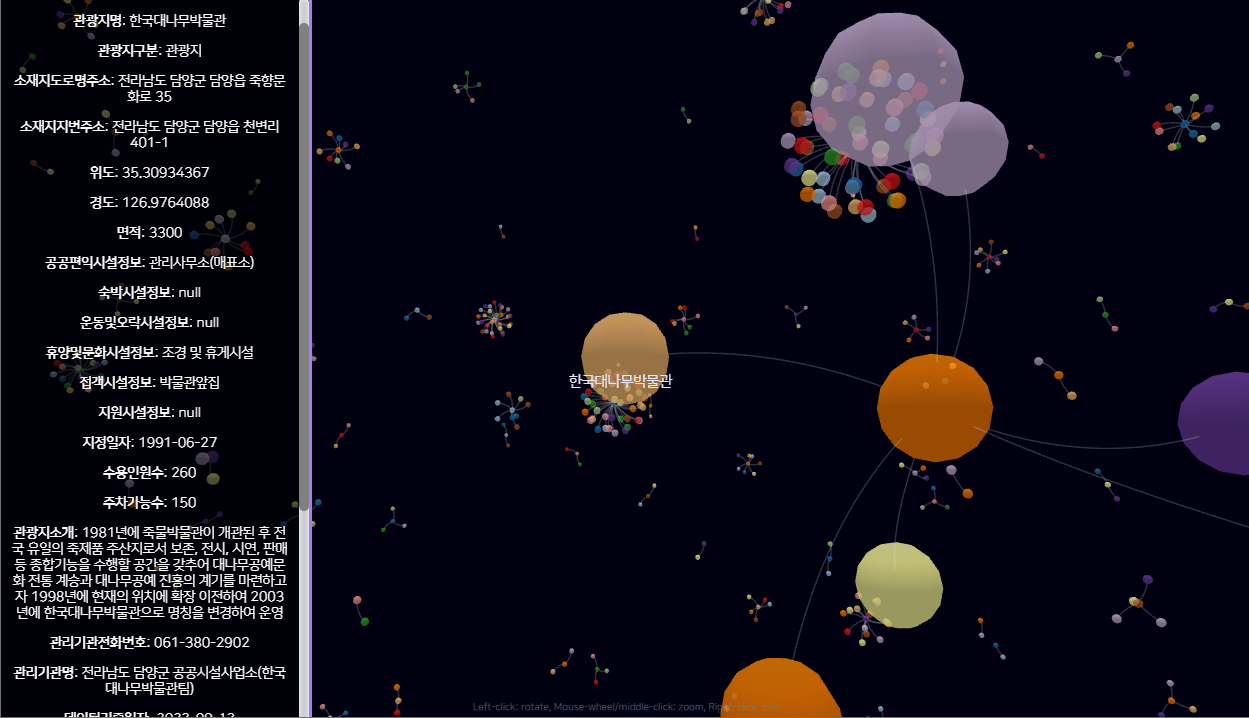

- 노드를 클릭하면 해당 관광지의 정보를 보여주는 infoBox 구현
- 사용 데이터: 전국관광지정보표준데이터
모든 코드는 Github 레포지토리에 공개되어있습니다
데이터 정제
import pandas as pd
import numpy as np
import json
df = pd.read_csv('data.csv', encoding='cp949') # 공공데이터는 주로 cp949로 인코딩 되어있음
# null값 처리
df = df.replace({np.nan: None})
df = df.replace({' ': " "})
df.head()
# 관광지 식별을 위한 id 컬럼 추가
df['id'] = "tour" + df.index.astype(str)
# 관광지 id를 index로 설정
df.set_index('id', inplace=True)
# node와 link 관계 생성을 위해 dict 형태로 데이터 가공
df_dict = df.to_dict(orient='index')
# json 데이터 생성
graph_json = {"nodes": [], "links": []}
for index, item in df_dict.items():
# 모든 컬럼 정보를 node의 속성으로 추가
node = {"id": str(index)}
for column, value in item.items():
node[column] = value
graph_json["nodes"].append(node)
# link 관계를 위한 target 설정
link_targets = [
item['제공기관코드']
]
for target in link_targets:
if target is not None:
graph_json["links"].append({"source": str(index), "target": str(target)})
# target도 node로 추가
# target이 이미 추가되었는지 확인
if not any(d['id'] == str(target) for d in graph_json["nodes"]):
graph_json["nodes"].append({"id": str(target), "name": item['제공기관명']})
print("nodes의 총 개수: ", len(graph_json["nodes"]))
print("links의 총 개수: ", len(graph_json["links"]))
# graph_json를 json 파일로 저장
with open(f'data.json', 'w') as outfile:
json.dump(graph_json, outfile, ensure_ascii=False, indent=4)
index.html
<!--head, style 생략-->
<body>
<div id="3d-graph"></div>
<div id="infoBox">노드에 대한 정보가 표시됩니다</div>
</body>
<script>
const elem = document.getElementById("3d-graph");
let infoBoxElement = document.getElementById("infoBox");
const Graph = ForceGraph3D()(elem)
.jsonUrl("data/data.json") // data.json 파일을 불러옴
.nodeAutoColorBy("id") // id를 기준으로 랜덤 색상 지정
.nodeRelSize(6) // 노드 크기
.linkCurvature(0.2) // 곡률
.nodeLabel((node) => {
if (node.관광지명) {
return `${node.관광지명}`;
} else {
return node.name; // 제공기관 노드의 경우 name 표시
}
})
.onNodeClick((node) => {
// 클릭 시 infoBox에 정보 표시
createInfoBox(node);
// Aim at node from outside it
const distance = 100;
const distRatio = 1 + distance / Math.hypot(node.x, node.y, node.z);
const newPos =
node.x || node.y || node.z
? {
x: node.x * distRatio,
y: node.y * distRatio,
z: node.z * distRatio,
}
: { x: 0, y: 0, z: distance }; // special case if node is in (0,0,0)
Graph.cameraPosition(
newPos, // new position
node, // lookAt ({ x, y, z })
3000 // ms transition duration
);
});
// 클릭 시 infoBox에 정보 표시하는 함수
function createInfoBox(node) {
console.log("node", node);
if (infoBoxElement !== null) {
infoBoxElement.innerHTML = ""; // Clear existing content
// infoBox 초기화
// node의 모든 key와 value를 p 태그로 표시
Object.keys(node).forEach((key) => {
let p = `<p><b>${key}</b>: ${node[key]}</p>`;
infoBoxElement.innerHTML += p;
});
}
}
</script>
